Distribuição de Água

No ArchiStation® MEP, no menu INSTALAÇÕES ► Hidráulica, estão dispostos os comandos para o lançamento dos aparelhos e tubulações das instalações hidráulicas.

Lançamento dos aparelhos hidráulicos

  • Para inserir um aparelho hidráulico:
  1. No menu INSTALAÇÕES ► Distribuição de água pressione o botão Aparelhos hidráulicos ;
  2. Clique sobre o ícone Abrir componentes de arquivo:

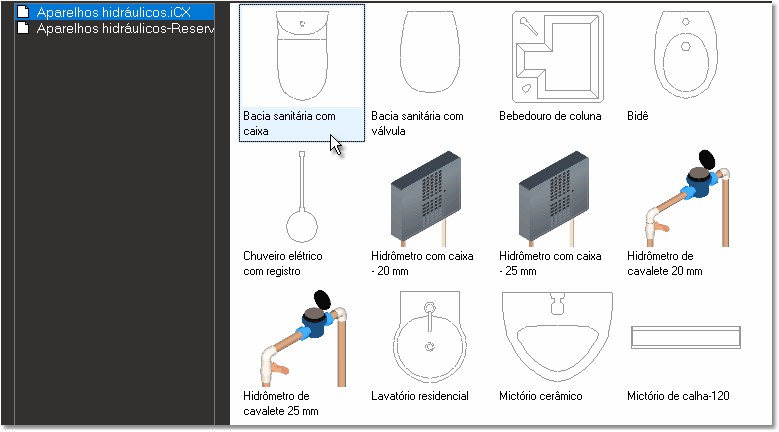

  3. Na coleção de "Aparelhos hidráulicos", selecione o componente "Bacia sanitária com caixa" e pressione OK para confirmar;

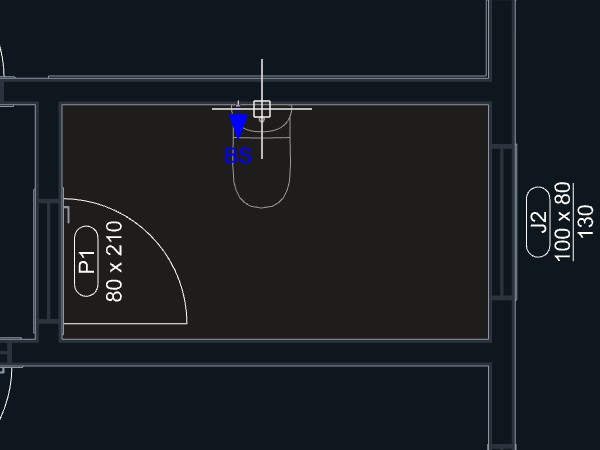

  4. Aproxime o cursor do mouse da parede (ou linha de referência se for um desenho 2D importado) onde pretende inserir o componente;



  5. Quando a previsão mostrar o quadro na posição desejada, confirme clicando o botão do mouse;
  6. Repita o processo para lançar todos os demais aparelhos hidráulicos necessários no ambiente.

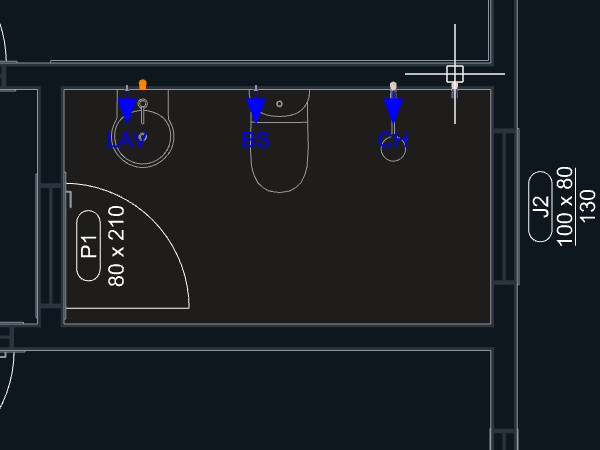

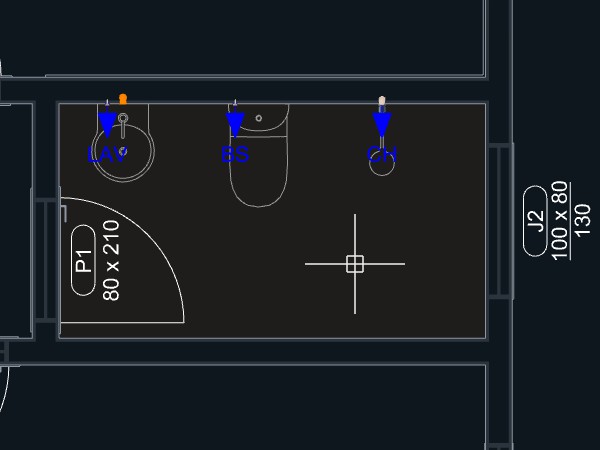

Neste exemplo inserimos os aparelhos de "Lavatório residencial" e "Chuveiro elétrico".

Lançamento do registro

  • Para criar a coluna com registro:
  1.  No menu INSTALAÇÕES ► Distribuição de água pressione o botão Aparelhos hidráulicos ;
  2. Clique sobre o ícone Abrir componentes de arquivo;
  3. Na coleção de "Aparelhos hidráulicos", selecione o componente "Registro de gaveta 25 mm (3/4")" e pressione OK para confirmar;
  4. Aproxime o cursor do mouse da parede onde pretende inserir o componente;



  5. Quando a previsão mostrar o quadro na posição desejada, confirme clicando o botão do mouse;

Lançamento das tubulações

Depois de lançar todos os aparelhos hidráulicos necessários ao projeto, podemos iniciar o lançamento dos tubos e conexões de água.

O lançamento das tubulações de água deverá ser feito preferencialmente modos de visualização de Perspectiva ortogonal ou Perspectiva cônica . Durante o processo, você poderá alternar entre os diferentes modos de visualização para facilitar a captura de determinados pontos em situações específicas.

  • Para criar a tubulação de elétrica de uma luminárias de teto até o quadro:
  1. Altere para o modos de visualização Perspectiva ortogonal ;

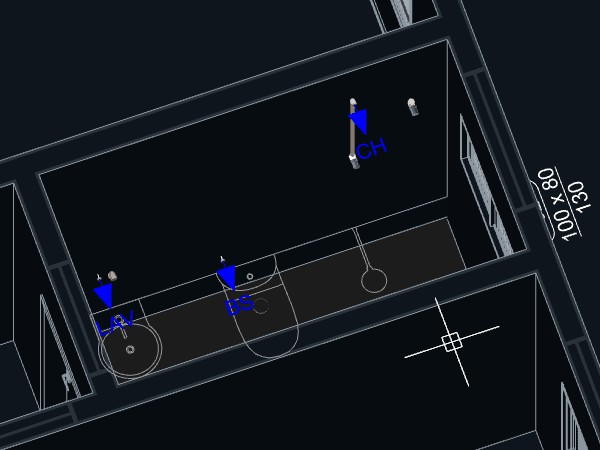

    Observe que os pontos hidráulicos inseridos já aparecem na alturas corretas de instalação

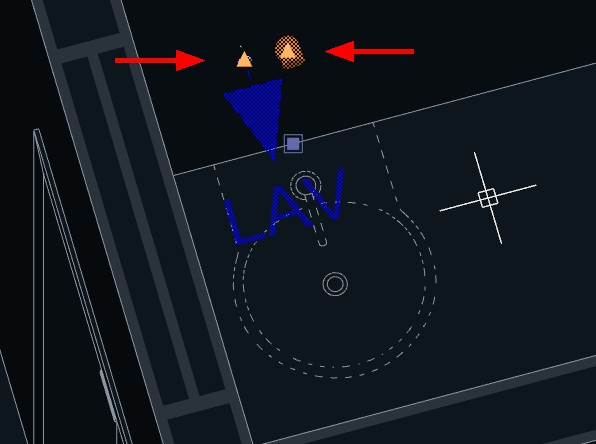

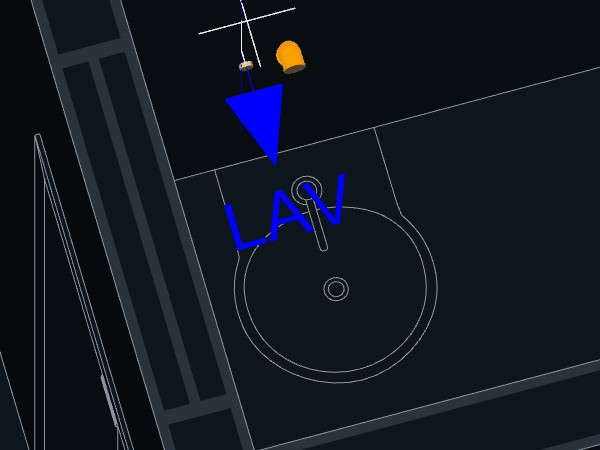

  2. Selecione o Lavatório. Marcações triangulares em laranja deverão indicar os pontos de conexão disponíveis para início das tubulações;


    Observe que um ponto é para a tubulação de água e o outro ponto para o saneamento

  3. Clique sobre o triângulo laranja no ponto de água LAV para iniciar o lançamento da tubulação;



    Observação: Alguns pontos hidráulicos são programados para adicionar automaticamente pontos a tubulação levando a uma distância definida para o centro da parede, como é o caso do Lavatório.

  4. No Inspetor de objetos, clique sobre o comando Ir para o nível ;

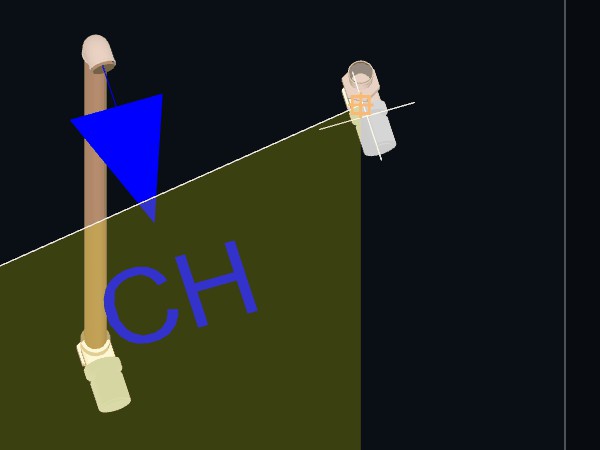

  5. Agora indique no teclado para qual cota deseja levar a tubulação. Queremos ir para a cota Z= 90 cm, então digitamos 90 e pressionamos a tecla <ENTER> para confirmar;

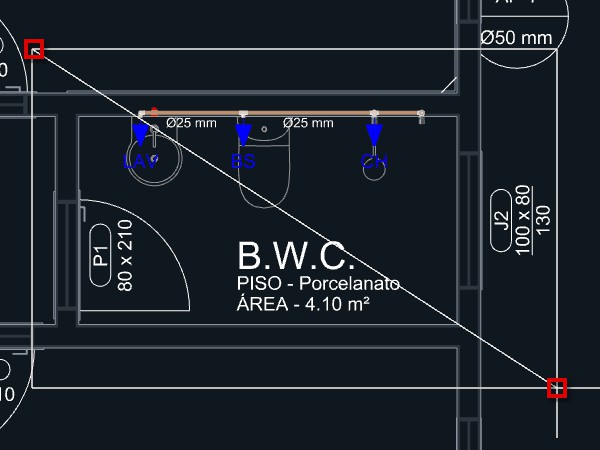

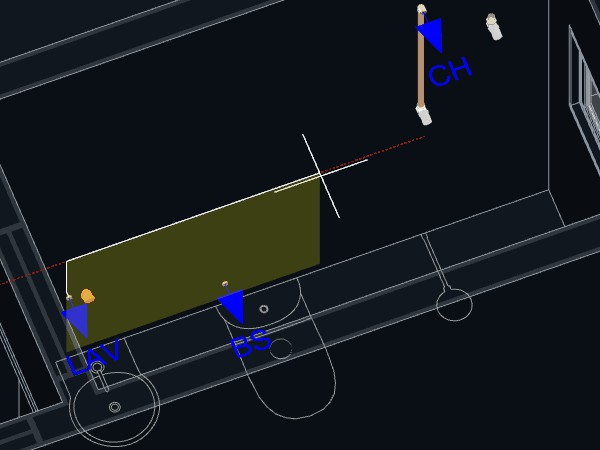

  6. Vamos ligar o lavatório diretamente ao registro de gaveta, passando por todos os demais aparelhos. Aproxime o cursor do mouse da parte inferior do registro de gaveta;



    DICA: Utilize o sistema de zoom rolando a roda do mouse para a frente para aproximar a imagem e capturar o ponto com precisão.

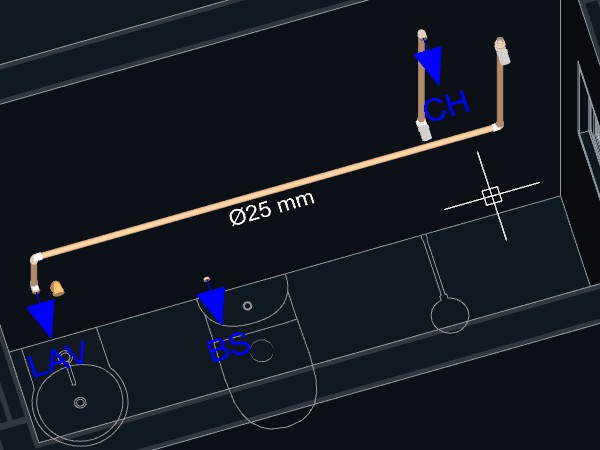

  7. Quando o assistente Alinhar por objetos <F3> indicar com o sinal a captura da saída de tubulação inferior do Registro, confirme clicando com o botão do mouse;




    Observação: Note que o sistema adiciona de forma automática alguns pontos para realizar a conexão entre as peças.

  8. Selecione o aparelho Bacia sanitária;



  9. Clique sobre o triângulo laranja no ponto de água indicado por BS. O lançamento da tubulação será iniciado;

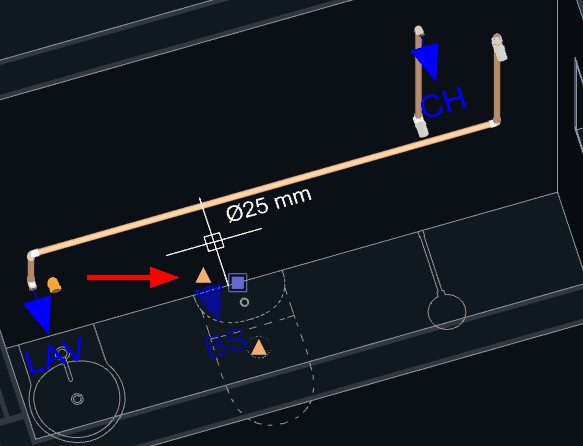

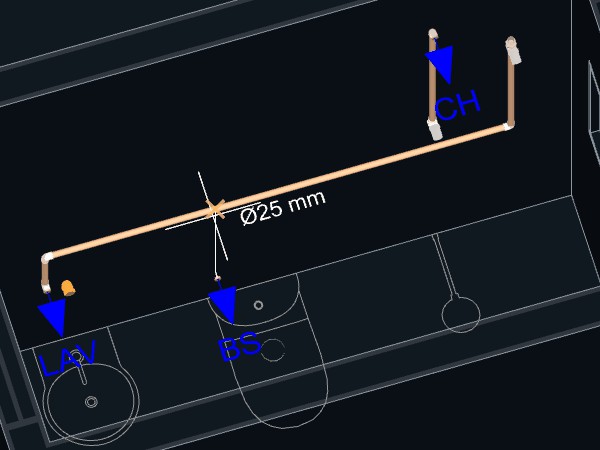

  10. Aproxime o mouse da tubulação lançada anteriormente entre o Lavatório e o Registro;



  11. Quando o assistente Alinhar por objetos <F3> indicar com o sinal a captura de uma tubulação que pode ser dividida, confirme clicando com o botão do mouse;

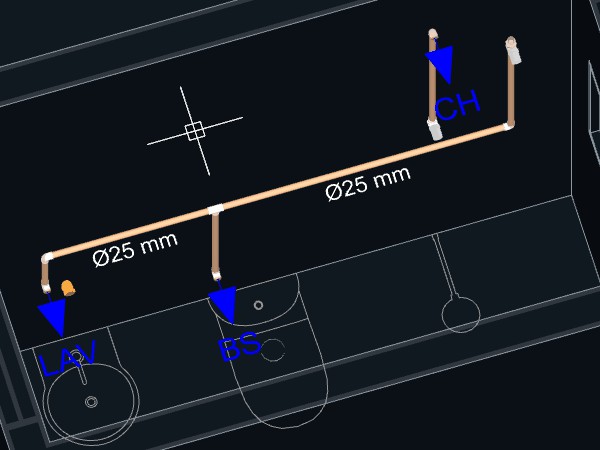

    Observe a tubulação indicada é dividida e no local foi adicionada uma peça de conexão em forma de Tê, ligando o aparelho ao restante do sistema de distribuição

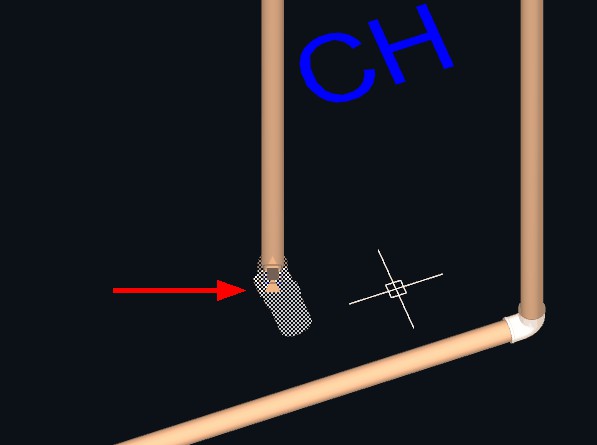

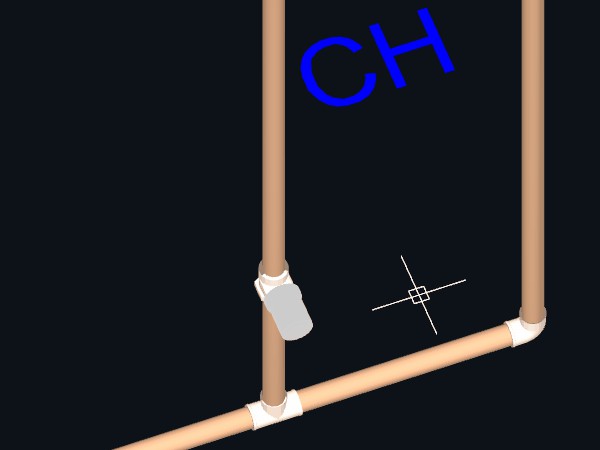

  12. Selecione o Registro de pressão localizado logo abaixo do Chuveiro;
  13. Clique sobre o triângulo laranja da parte inferior do registro. O lançamento da tubulação será iniciado;

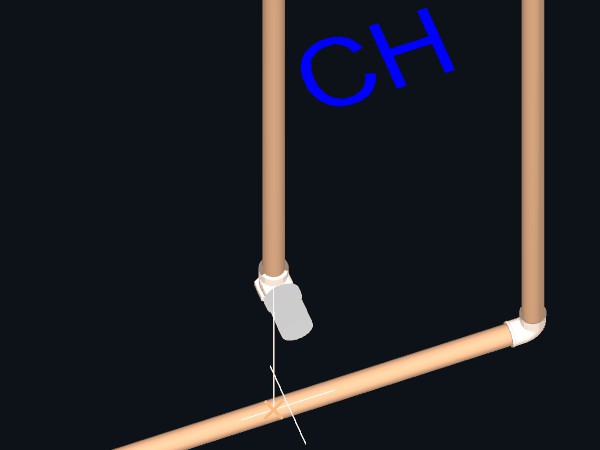

  14.  Aproxime o cursor do mouse da parte da tubulação lançada anteriormente entre o Lavatório e o Registro;

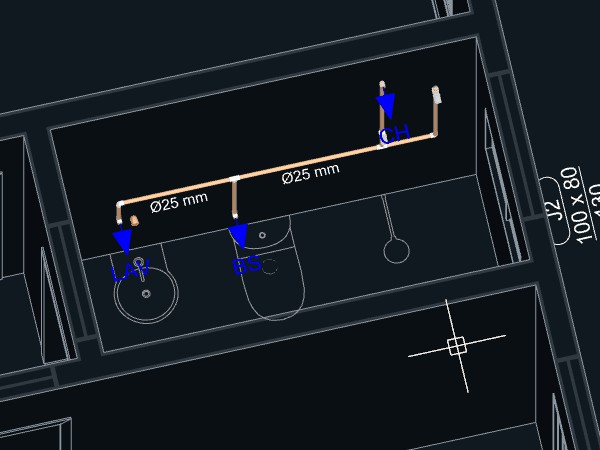

  15. Quando o assistente Alinhar por objetos <F3> indicar com o sinal a captura de uma tubulação que pode ser dividida, confirme clicando com o botão do mouse;

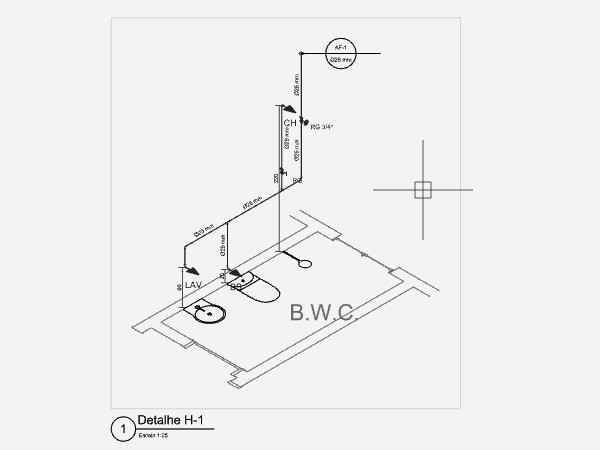

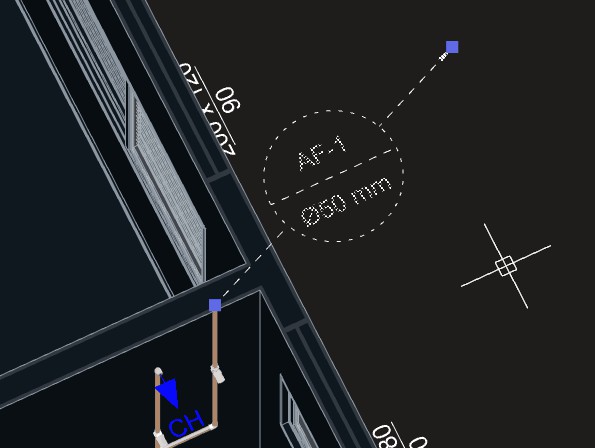

Criando uma coluna de distribuição de água AF

Para finalizar o lançamento das instalações hidráulicas do ambiente, esta faltando apenas ligar o registro de gaveta a uma coluna de distribuição de água que deverá ser conectado ao reservatório na cobertura.

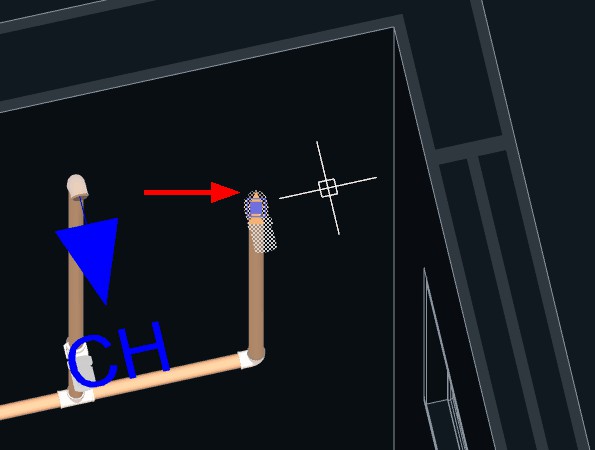

  1. Selecione o Registro de gaveta e em seguida clique sobre o triângulo laranja localizado na parte superior. O lançamento da tubulação será iniciado;



  2. No Inspetor de objetos <F11>, clique sobre o comando Subir/AF ;

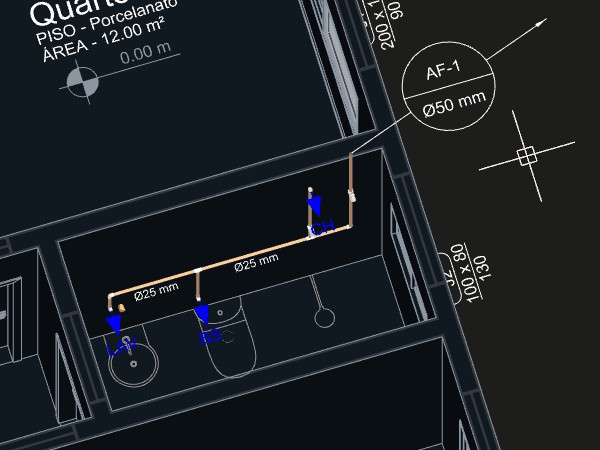

A tubulação será ligada ao teto encerrando o lançamento e a coluna de distribuição de água AF-1 será definida, se tornando referência visível para todos os pavimentos do projeto. Ao selecionar o símbolo da coluna AF-1, pontos editáveis em azul poderão ser utilizados para modificar a posição e o ângulo da seta.



Para excluir uma definição de coluna, selecione pressione a tecla <DELETE>.

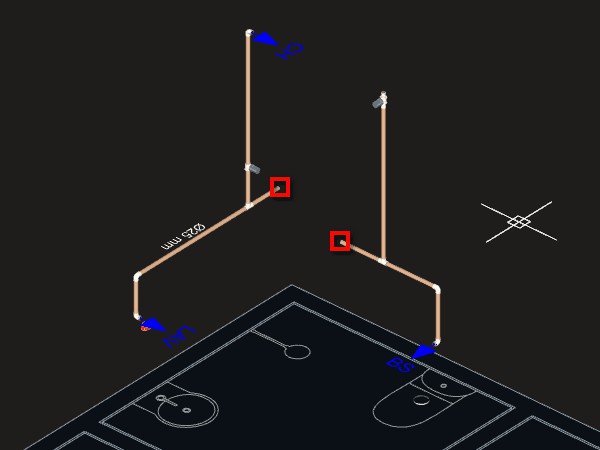

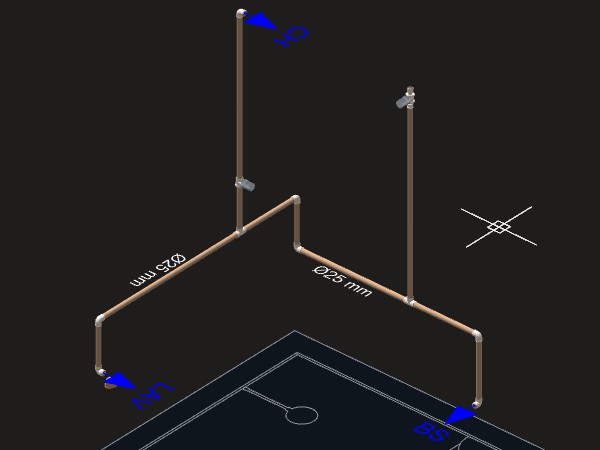

Conectando tubulações

Eventualmente, durante o lançamento das tubulações, pode ser necessário unir duas tubulações desconectadas. O comando Conectar tubulações poderá ser utilizado para realizar a junção de forma automática.


  1. Ative o comando Conectar utilizando uma das seguintes formas:



    Clique sobre a seta do ícone Aparelhos hidráulicos e no menu selecione o item Conectar tubulações;
    Ou utilize o atalho pelo teclado digitando F e <ESPAÇO>;
    Ou a partir do menu DESENHO ► Modificar clique sobre o o ícone Conectar ► Unir .

  2. Clique sobre as extremidades das tubulações que deseja conectar;



    As tubulações serão unidas pelo ponto de interseção.


Se as tubulações estiverem em diferentes cotas de nível, será criado um trecho adicional de tubulação para ligar as tubulações entre os dois níveis.

Alterando a posição da indicação de uma tubulação

A indicação da tubulação será feita inicialmente pelo ponto central da projeção em planta da tubulação. No entanto, em alguns casos, pode ser necessário reposicionar para evitar sobreposição com outros elementos, textos ou indicações do projeto.

  • Para alterar a posição da indicação de uma tubulação:

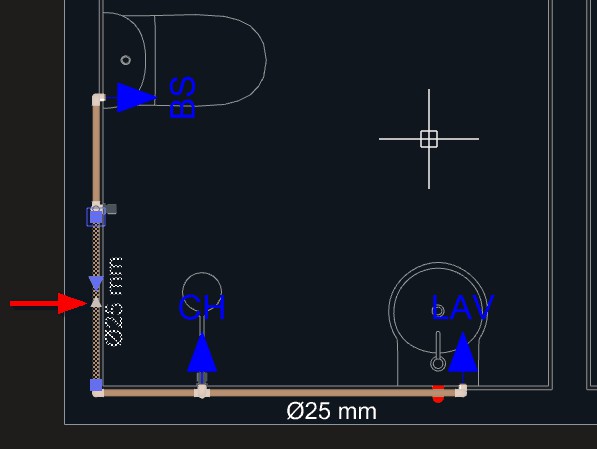

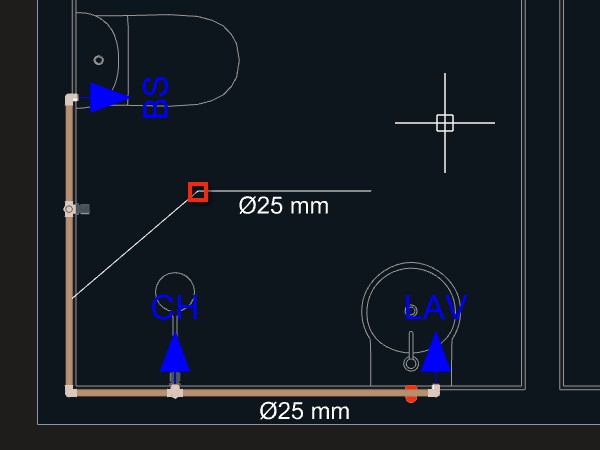

  1. Selecione a tubulação desejada. Triângulos na cor cinza deverão aparecer na posição da indicação;



  2. Clique sobre o triângulo cinza para alterar a posição da indicação;
  3. Indique um ponto para a nova posição da indicação.


Caso indique um ponto próximo da tubulação, a indicação será desenhada acompanhando o ângulo do trecho da tubulação no ponto indicado. Se o ponto for a uma certa distância da tubulação, será criada uma linha de chamada para a indicação.
Para retornar a indicação ao modo inicial, selecione a tubulação e nas propriedades do Inspetor de objetos <F11> marque a caixa com a opção Ajustar indicação.

Lançamento do hidrômetro

Você poderá escolher entre dois tipos de instalação do hidrômetro. Em sistema convencional de cavelete externo ou em parede protegido por caixa.

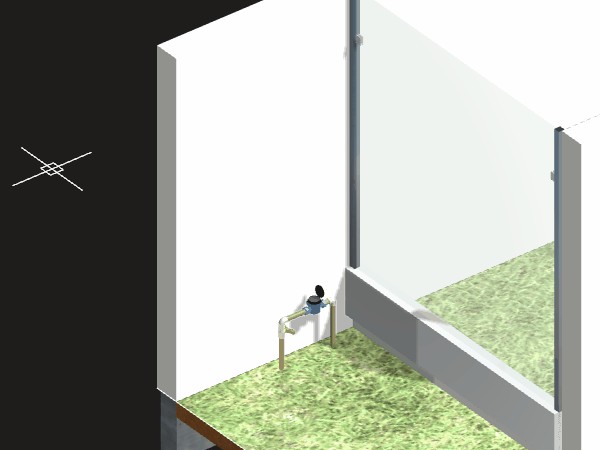

Exemplo de hidrômetro de cavelete

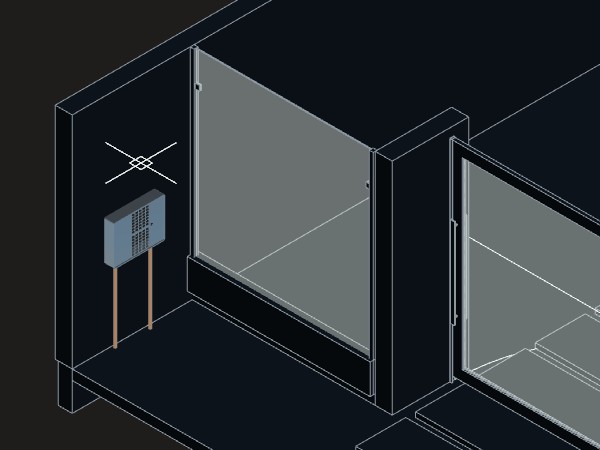

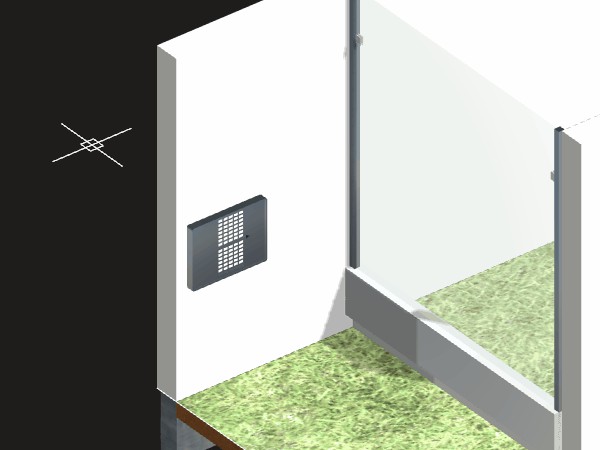

Exemplo de hidrômetro instalado em parede protegido por caixa metálica

  • Para inserir um hidrômetro:
  1.  No menu INSTALAÇÕES ► Distribuição de água pressione o botão Aparelhos hidráulicos ;
  2. Clique sobre o ícone Abrir componentes de arquivo:

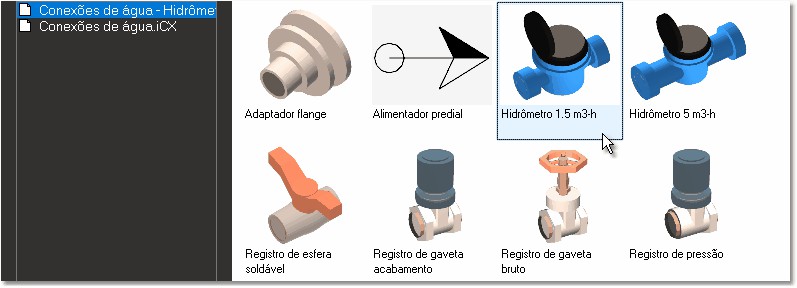

  3. Na coleção de "Aparelhos hidráulicos", selecione o componente "Hidrômetro com caixa 25 mm" ou o hidrômetro de sua escolha para o projeto e pressione OK para confirmar;
  4. Aproxime o cursor do mouse da parede onde pretende inserir o componente;



  5. Quando a previsão mostrar o quadro na posição desejada, confirme clicando o botão do mouse.

Hidrômetros individuais

Os hidrômetros também poderão ser lançados na forma de Conexões de água, permitindo a criação de composições para medições internas individuais para diferentes unidades de um condomínio.

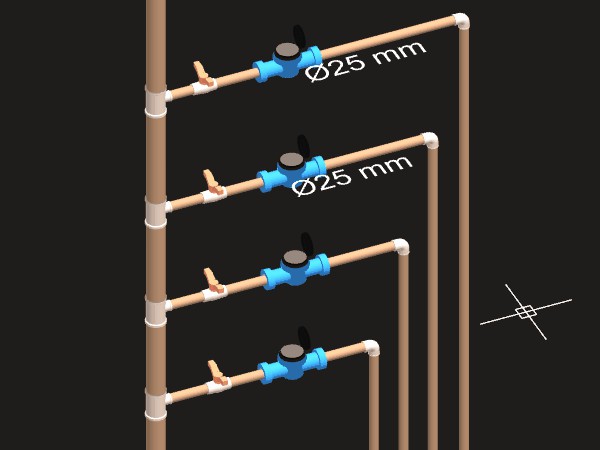

Exemplo de hidrômetros individuais em condomínios

Para isso, no menu Distribuição de água clique sobre o ícone do comando Conexões , em seguida Abrir componentes de arquivo e selecione a coleção "Conexões de água - Hidrômetros e registros".



Selecione o tipo de hidrômetro desejado e clique OK para confirmar. Aproxime o mouse da tubulação aonde pretende inserir o hidrômetro e confirme com o botão do mouse quando o componente estiver na posição desejada. A tubulação será dividida para inserção do hidrômetro.

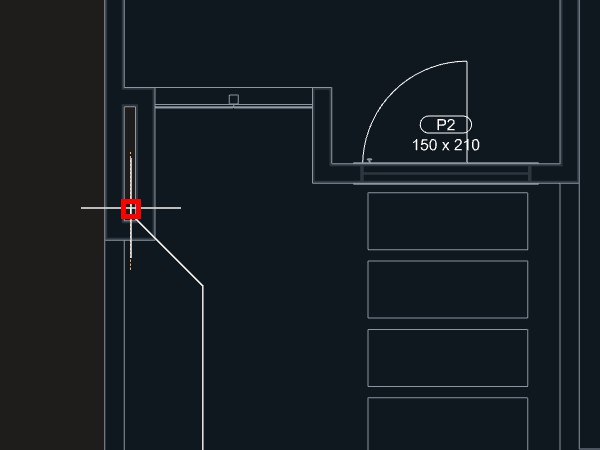

Ramal de alimentação

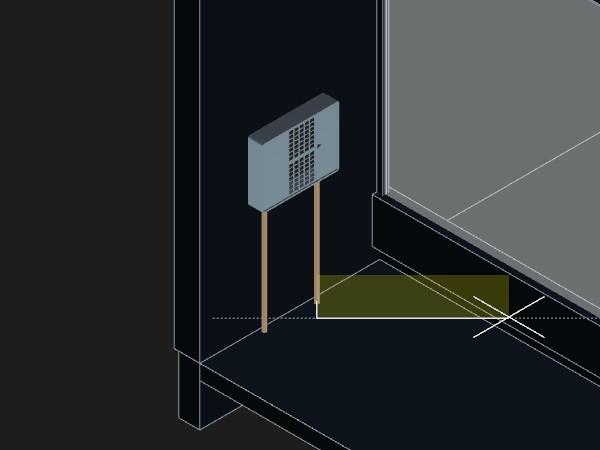

  • Para criar o ramal de alimentação do hidrômetro até a coluna AL:

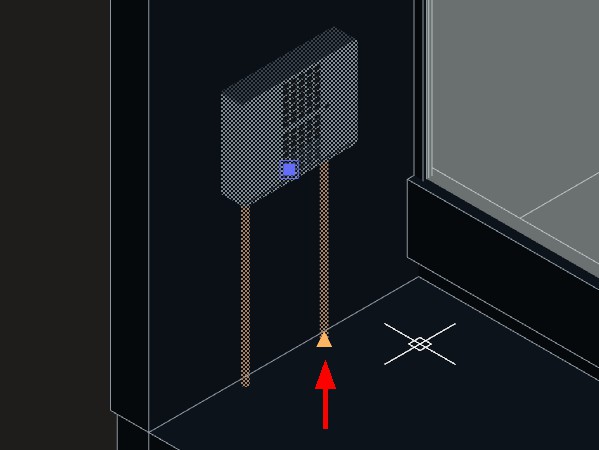

  1. Selecione o Hidrômetro que acabou de inserir no projeto. Marcações triangulares em laranja deverão indicar os pontos de conexão disponíveis para início das tubulações;



  2. Clique sobre o triângulo laranja do Hidrômetro para iniciar o lançamento da tubulação;



  3. Nesse momento, para facilitar o processo de inserção da tubulação, altere o modo de visualização para Em Planta ;
  4. Se estiver ativado, desative o assistente de Alinhamento por Objetos pressionando a tecla de atalho <F3>;;

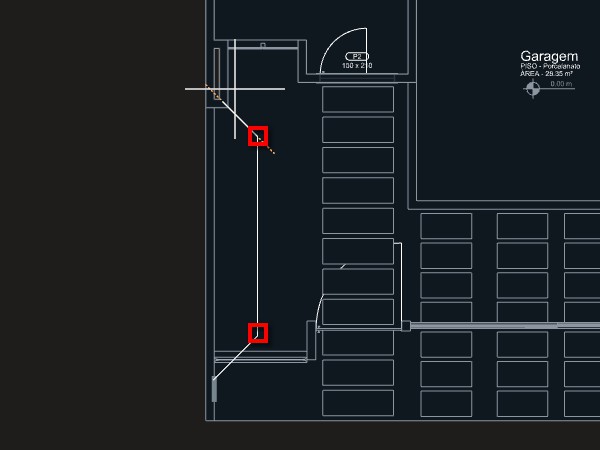

  5. Indique os pontos necessários para criar o caminho até o ponto onde deseja criar a Coluna de alimentação AL;

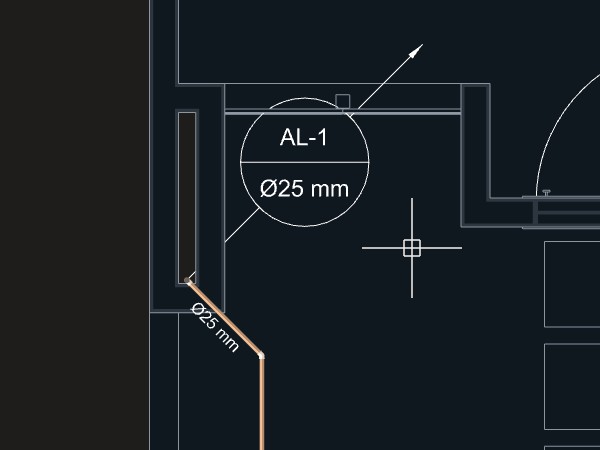

  6. Quando confirmar o ponto exato onde pretende criar a coluna, no Inspetor de objetos clique sobre o comando Subir/AL .


O lançamento da tubulação será encerrado, criando uma ligação do hidrômetro até o próximo andar da edificação, e uma indicação de coluna de alimentação AL-1 será adicionada ao projeto para sinalizar o local.

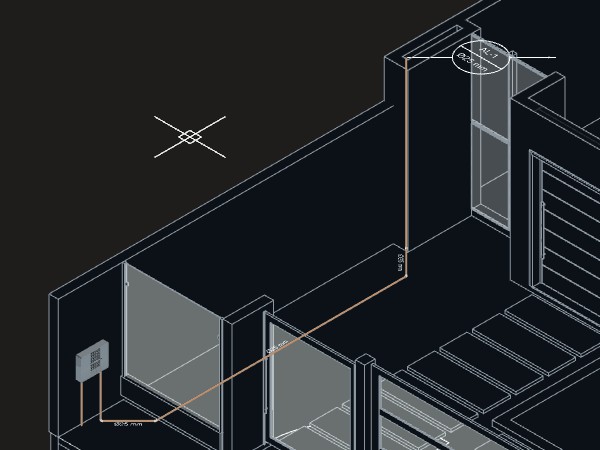

Coloque em um dos modos de visualização de perspectiva para conferir o correto lançamento de todo o ramal de alimentação, do Hidrômetro até a coluna AF-1.

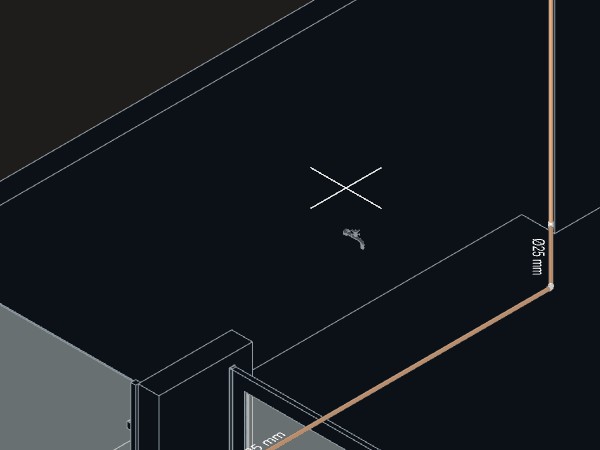

Torneiras de jardim

  • Para inserir uma torneira de jardim:
  1. No menu INSTALAÇÕES ► Distribuição de água pressione o botão Aparelhos hidráulicos ;;
  2. Clique sobre o ícone Abrir componentes de arquivo;
  3. Na coleção de "Aparelhos hidráulicos", selecione o componente "Torneira de jardim 25 mm (3/4")" e pressione OK para confirmar;
  4. Aproxime o cursor do mouse da parede ou muro onde pretende inserir o componente;



  5. Quando a previsão mostrar o quadro na posição desejada, confirme licando o botão do mouse.

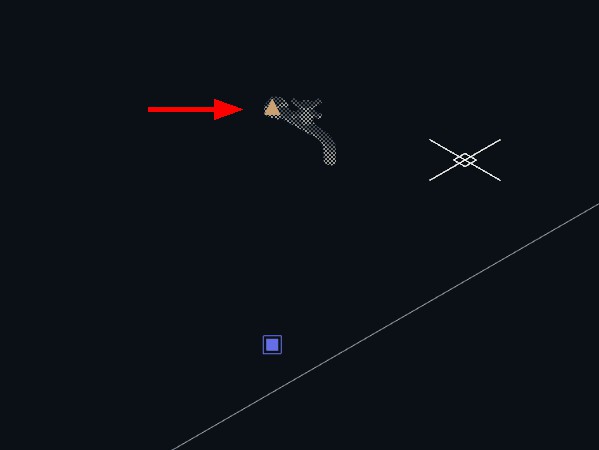

  6. SSelecione a Torneira. Marcações triangulares em laranja deverão indicar os pontos de conexão disponíveis para início das tubulações;



  7. Clique sobre o triângulo laranja para iniciar o lançamento da tubulação;

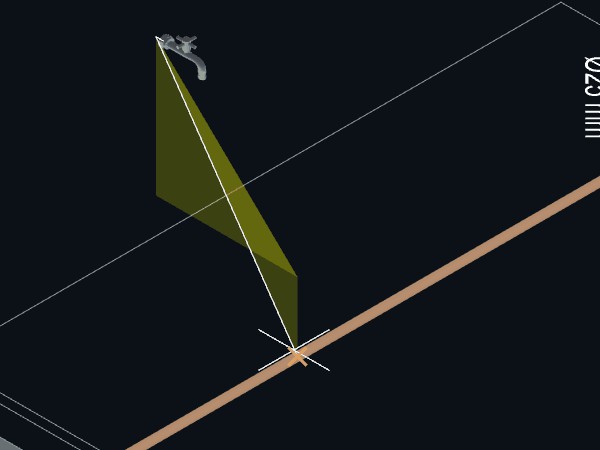

  8. Caso passe uma tubulação próxima pelo piso, como por exemplo o ramal de alimentação, aproxime o cursor do mouse da tubulação.

    CCaso a tubulação esteja distante, será necessário chamar o comando Ir para o nível e entrar com o nível desejado para a tubulação passar pelo piso, então indicar todos os pontos necessários para a ligação com a tubulação existente. Lembrando que as conexões horizontais devem manter normalmente ângulos de 45º ou 90º entre si.

  9. Caso o assistente Alinhamento por Objetos estiver desativado, pressione a tecla de atalho <F3> para ativar;



  10. Quando o assistente Alinhar por objetos <F3> indicar com o sinal a captura de uma tubulação que pode ser dividida, confirme clicando com o botão do mouse.

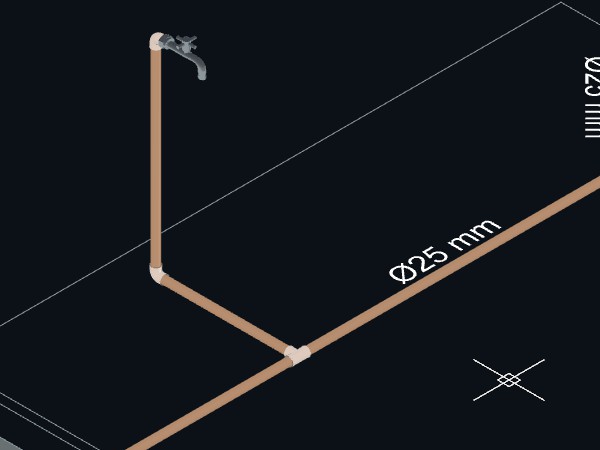

O lançamento da tubulação deverá ser encerrado. O sistema deverá procurar e inserir automaticamente conexões necessárias para conectar a Torneira a tubulação existente.

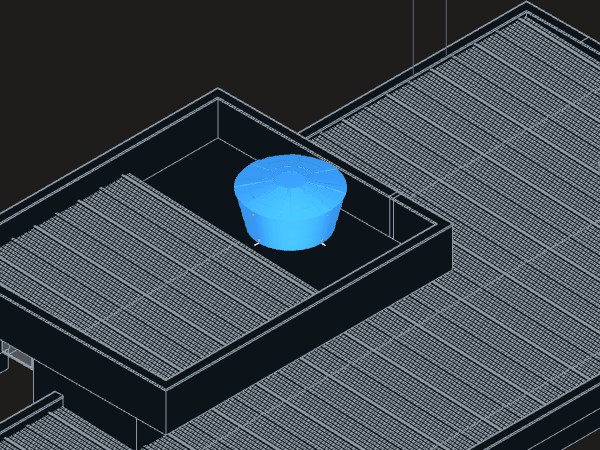

Lançamento do reservatório

Depois de lançar todos os aparelhos hidráulicos necessários ao projeto, e criar as tubulações de ligação e as colunas de distribuição de água, vamos para próxima etapa, de lançamento do reservatório, barrilete e ligações com as colunas de água. Antes de iniciar, recomendamos que calcule o tamanho necessário para o reservatório do seu projeto observando as normas vigentes.

  • Para inserir um reservatório:

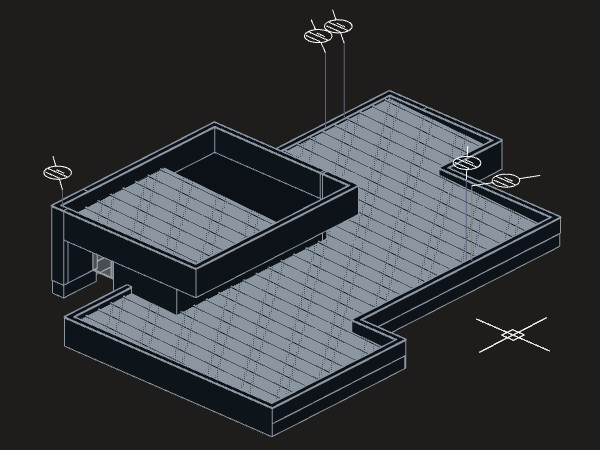

  1. TTorne corrente o pavimento "Cobertura" ou o pavimento do seu projeto onde o reservatório será inserido;


    Observe que as colunas de água ficam visíveis em todos os pavimentos
  2. No menu INSTALAÇÕES ► Distribuição de água pressione o botão Aparelhos hidráulicos ;;
  3. Clique sobre o ícone Abrir componentes de arquivo;

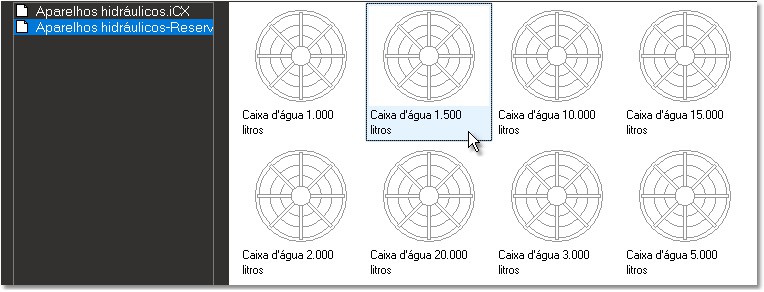

  4. Na coleção de "Aparelhos hidráulicos - Reservartórios", selecione o componente "Caixa d'água 1.500 litros" e pressione OK para confirmar;



  5. Aproxime o cursor da posição sobre a laje onde pretende inserir o componente;



  6. Quando a previsão mostrar a caixa 'água na posição desejada, confirme clicando o botão do mouse.
  7. Depois de definir a posição, será necessário indicar o ângulo de orientação. Movimente o cursor do mouse ao redor do componente e clique com o botão do mouse para confirmar o ângulo para inserção.

Você poderá selecionar o reservatório e realizar ajustes na altura pressionando as teclas de atalhos <PageUp> para subir o componente ou <PageDown> para descer a distância indicada no menu DESENHO ► Deslocamentos.. Essa distância é configurada inicialmente em 10 centímetros.


Menu deslocamentos na aba DESENHO

Lançamento do barrilete

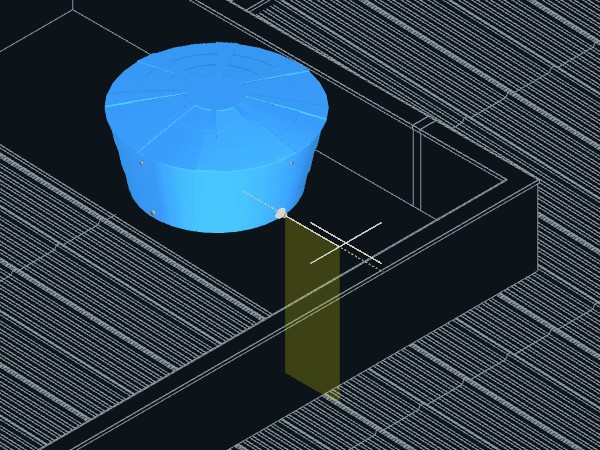

  • Para inserir o flange de conexão com o reservatório:
  1.  No menu INSTALAÇÕES ► Distribuição de água pressione o botão Conexões ;
  2. Clique sobre o ícone Abrir componentes de arquivo;

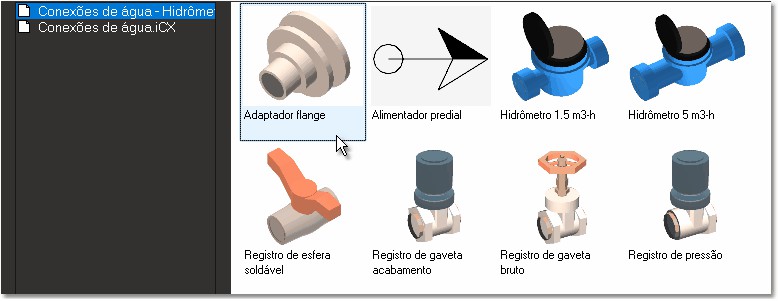

  3. Na coleção de "Conexões de água - Hidrômetros e registros", selecione o componente "Adaptador flange" com um duplo clique com o mouse;

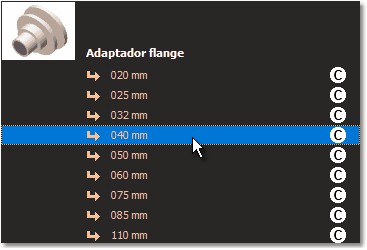

  4. No menu, selecione o diâmetro nominal de 40 mm ou o diâmetro desejado para a tubulação de saída da caixa d'água.

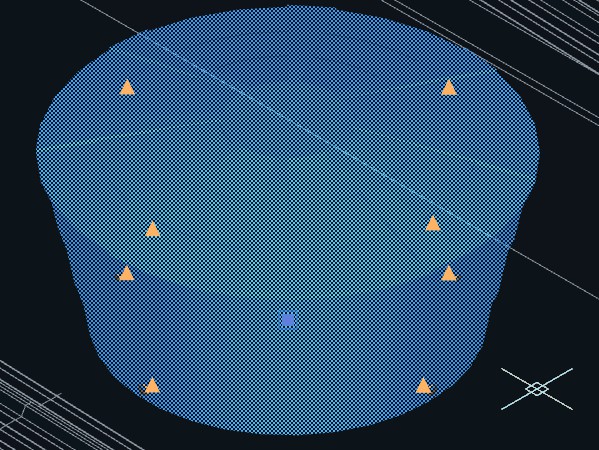

  5. Observe que a caixa d'água possuir alguns pontos de saída pré-definidos aonde será possível conectar um Flange. Quatro pontos localizado próximos da base e quatro pontos na parte superior.



  6. Aproxime o cursor do mouse de uma das conexões.



  7. Quando a previsão mostrar o flange na posição correta, com o lado maior voltado para fora da caixa, confirme clicando o botão do mouse.
  • Para lançar da tubulação do barrilete:

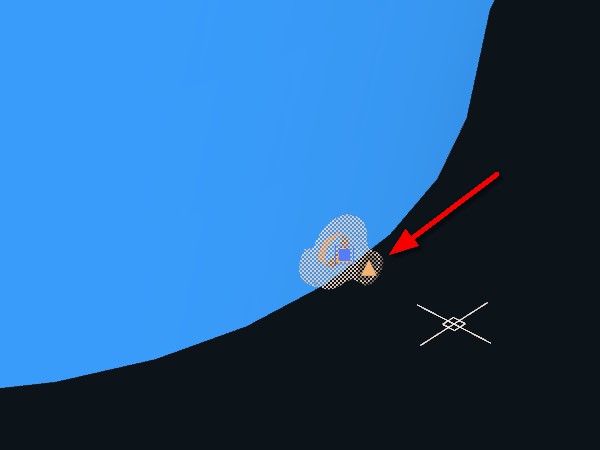

  1.  Selecione o Flange. Marcações triangulares em laranja deverão indicar os pontos de conexão disponíveis para início das tubulações;



  2. Clique sobre o triângulo laranja voltado para a parte de fora do reservatório para iniciar o lançamento da tubulação;



  3. Desative o assistente Alinhamento por objetos pressionando a tecla de atalho <F3> caso esteja ligado para evitar a captura de pontos em níveis de cotas diferentes.

  4. Indique os pontos necessários para criar o caminho desejado. Utilize quando necessário o comando Ir para o nível localizado no Inspetor de objetos para alterar a cota de nível da tubulação.

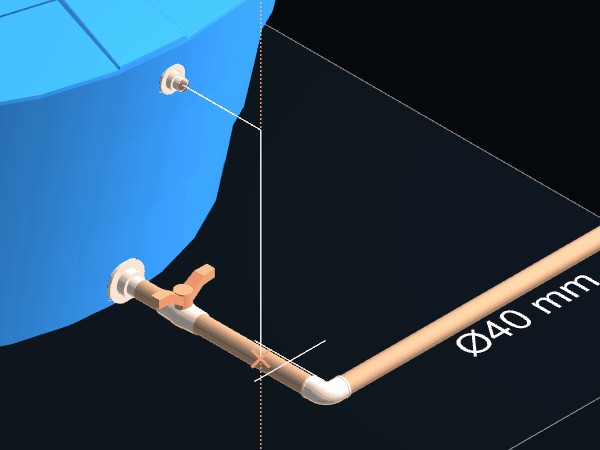

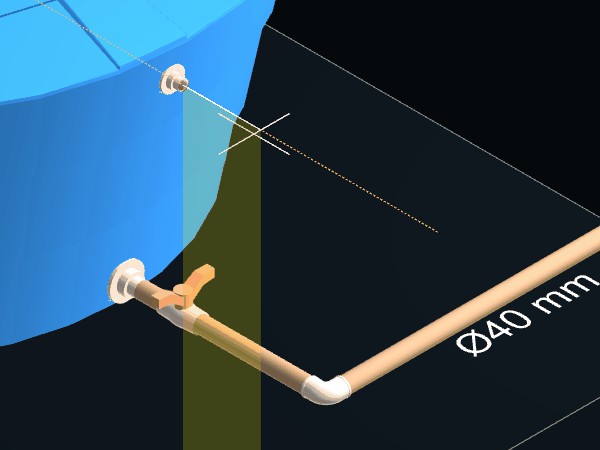

  • Lançamento dos registros:
  1.  No menu INSTALAÇÕES ► Distribuição de água pressione o botão Conexões ;
  2. Clique sobre o ícone Abrir componentes de arquivo;
  3. Na coleção de "Conexões de água - Hidrômetros e registros", selecione o componente "Registro de esfera soldável" ou "Registro de gaveta bruto" com um duplo clique com o mouse;

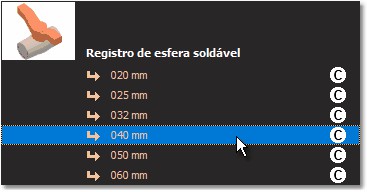

  4. No menu, selecione o diâmetro nominal de 40 mm ou o diâmetro utilizado na tubulação onde pretende adicionar o registro.



  5. Aproxime o cursor do mouse de uma da tubulação.

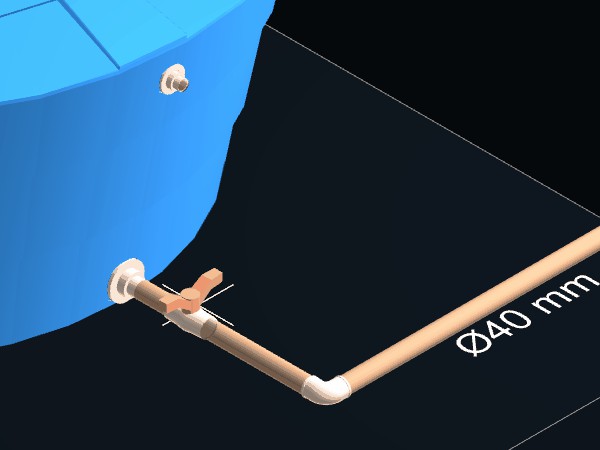

  6. Quando a previsão mostrar o Registro na posição desejada confirme clicando o botão do mouse. A tubulação será dividida em duas parte e o registro adicionado no projeto.

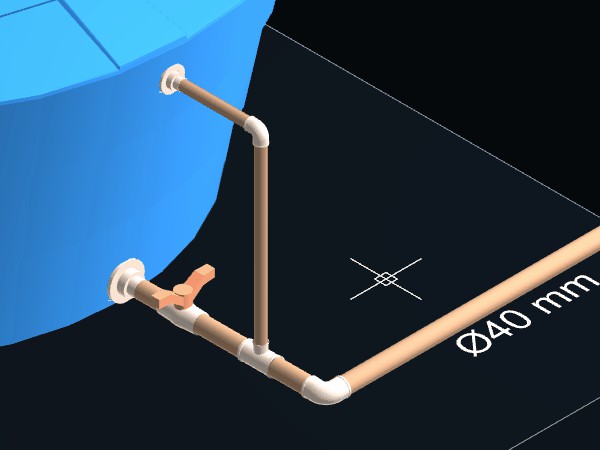

Se for a tubulação que segue para o abastecimento, aproveite lançar também a tubulação de ventilação do ramal. Ou caso seja a saída de tubulação para limpeza, aproveite para ligar a tubulação do extravazor.

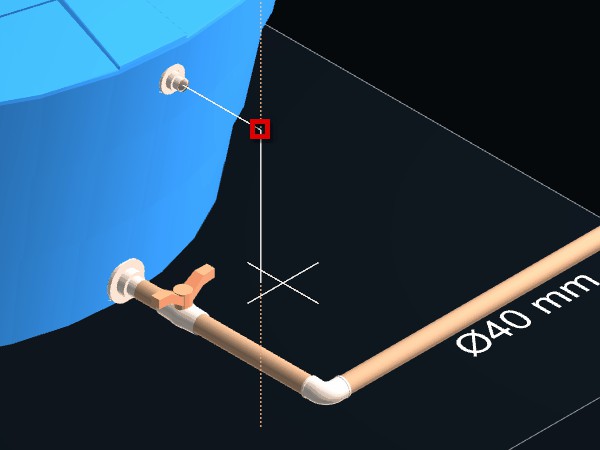

  1.  Adicione um Flange com diâmetro nominal de 25 mm na saída de tubulação da caixa d'água acima do ramal de abastecimento ou limpeza;
  2. Selecione o Flange e em seguida clique sobre o triângulo laranja para iniciar o lançamento da tubulação;



  3. Indique um ponto seguindo a direção normal de saída do flange conforme indicado na figura abaixo;



  4. Aproxime o cursor do mouse sobre a tubulação de abastecimento;



  5. Quando o assistente Alinhar por objetos <F3> indicar com o sinal a captura da tubulação, confirme clicando com o botão do mouse;

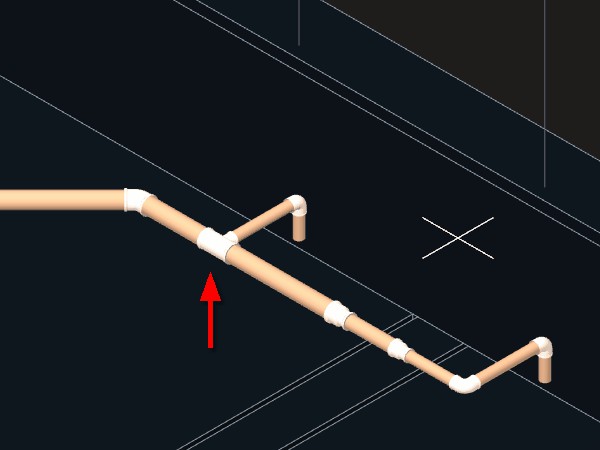

A tubulação deverá ser divida em duas partes e no local será criado automaticamente um Tê de redução 40 x 25 mm para ligar as tubulações e outras conexões necessárias se estiverem disponíveis no projeto ou na biblioteca de componentes. Utilize os mesmos procedimentos descritos acima para criar as tubulações de limpeza e do extravazor.

OBSERVAÇÃO: O sistema não possui na sua biblioteca o componente Junção de 45º em PVC soldável para tubulações de água. Esse tipo de conexão não é recomendada pela difícil manutenção e pouca confiabilidade. Crie o caminho das tubulações do barrilete até as colunas evitando junções de 45º.

Redução de diâmetro da tubulação

Reduzir o diâmetro da tubulação permitirá a ligação do ramal de saída do reservarótio com as colunas de água de menor diâmetro. Você poderá reduzir o diâmetro da tubulação de duas formas diferentes. A primeira forma seria adicionar manualmente uma luva de redução no final da tubulação existente. E a segunda forma seria criar uma tubulação com diâmetro menor a partir de uma tubulação existente com diâmetro maior. Seguem exemplos:

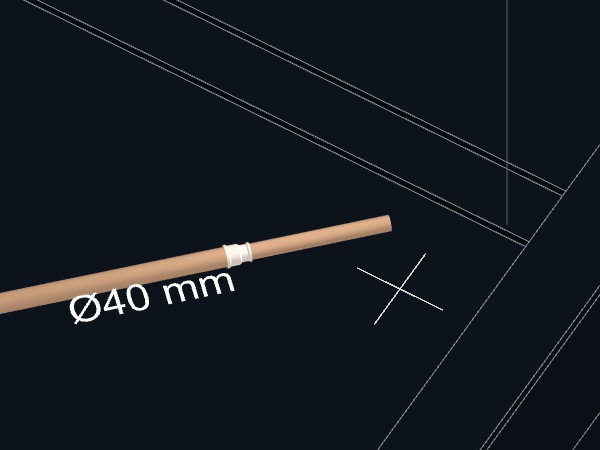

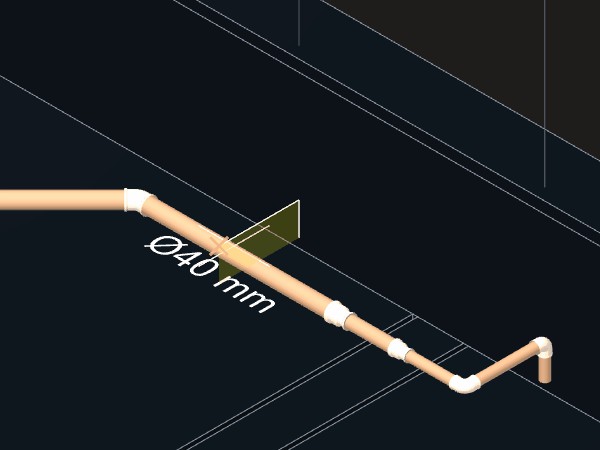

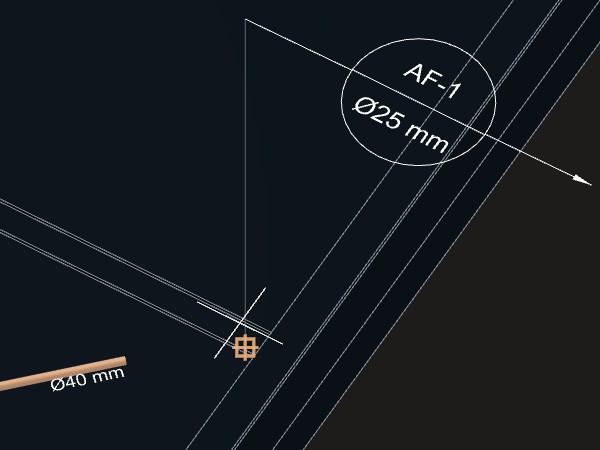

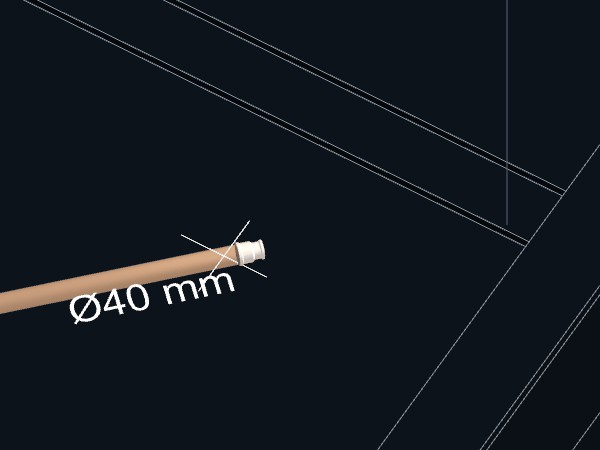

Imagine que você lançou uma tubulação de 40 mm até um determinado ponto sobre a laje, e agora precisa reduzir o diâmetro para realizar a ligação com uma coluna de água de 25 mm.

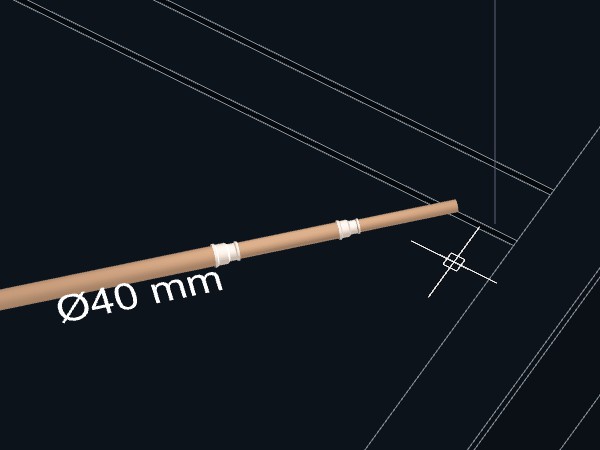

  • Para adicionar uma luva de redução:
  1.  No menu INSTALAÇÕES ► Distribuição de água pressione o botão Conexões ;
  2. Clique sobre o ícone Abrir componentes de arquivo:

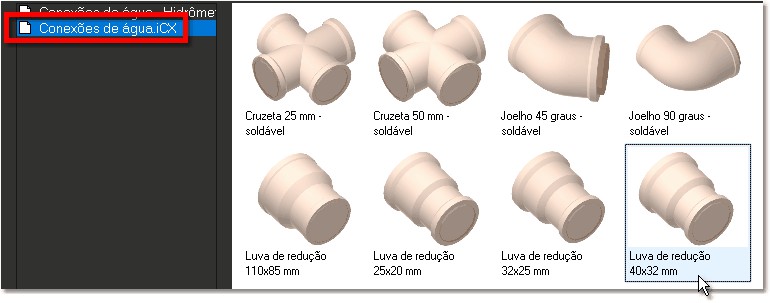

  3. Na coleção de "Conexões de água", selecione o componente "Luva de redução 40x32 mm" e pressione OK para confirmar;

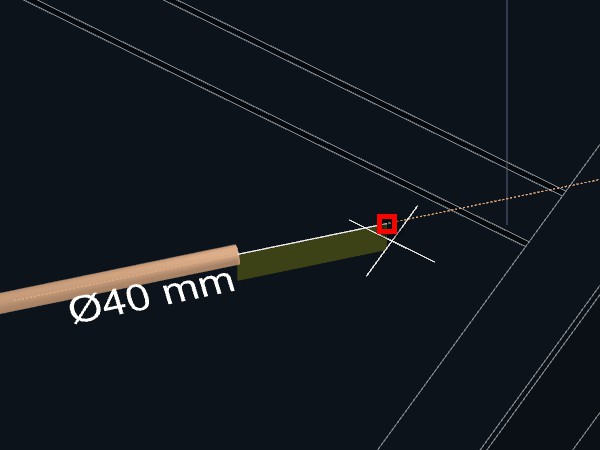

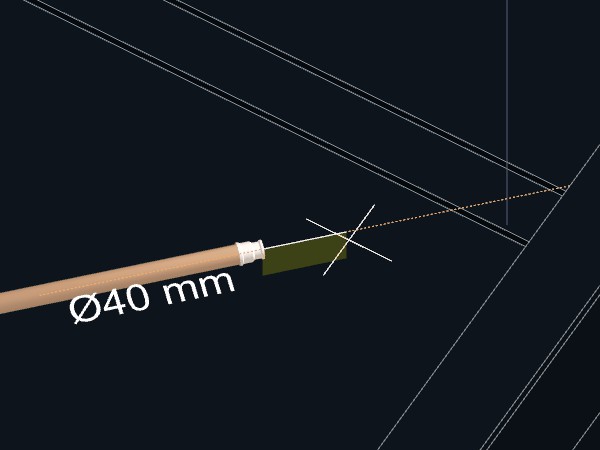

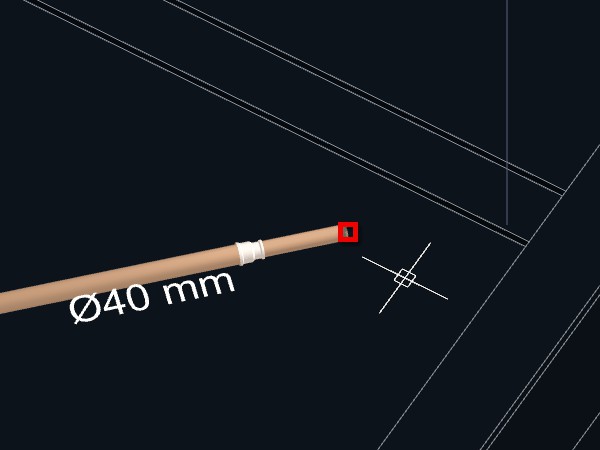

  4. Aproxime o cursor do mouse do ponto final da tubulação que pretende reduzir o diâmetro;



  5. Quando a previsão mostrar a Luva de redução na posição desejada, confirme clicando o botão do mouse.

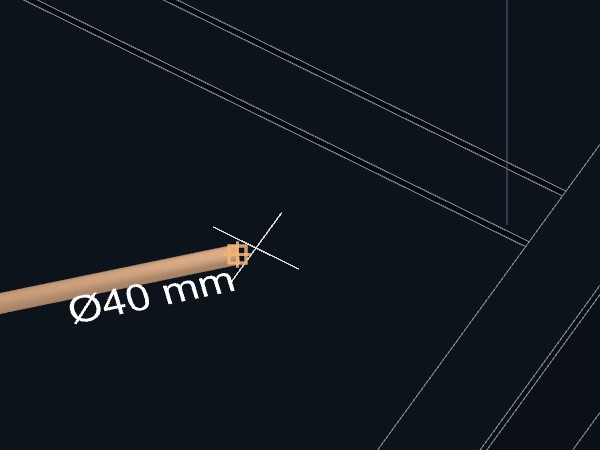

  6. Selecione a Luva de redução. Marcações triangulares em laranja deverão indicar os pontos de conexão disponíveis para início das tubulações;
  7. Clique sobre o triângulo laranja para iniciar o lançamento da tubulação;



  8. Indique um ponto adiante para criar um trecho de tubulação de 32 mm;


Repita o mesmo processo para reduzir a tubulação de 32 para 25 mm utilizando dessa vez o componente "Luva de redução 32x25 mm".

  • Para criar uma tubulação de menor diâmetro:

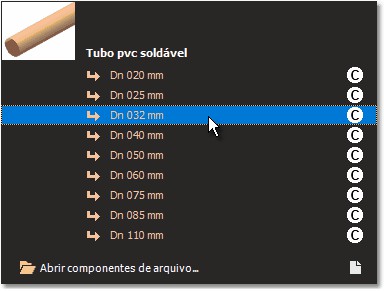

  1. No menu INSTALAÇÕES ► Distribuição de água pressione o botão Tubos ;

  2. Selecione a tubulação de PVC soldável com o diâmetro imediatamente inferior ao diâmetro da tubulação que pretende reduzir. Ou seja, se a tubulação é de 40 mm, selecione a tubulação de 32 mm;



  3. Indique o ponto final da tubulação existente;



  4. Indique um ponto adiante para criar um trecho de tubulação de 32 mm;



  5. Finalize o lançamento da tubulação clicando com o botão direito do mouse ou pressionando a tecla <ENTER>.


Repita o mesmo processo para reduzir a tubulação de 32 para 25 mm utilizando dessa vez a tubulação de PVC soldável com diâmetro de 25 mm.

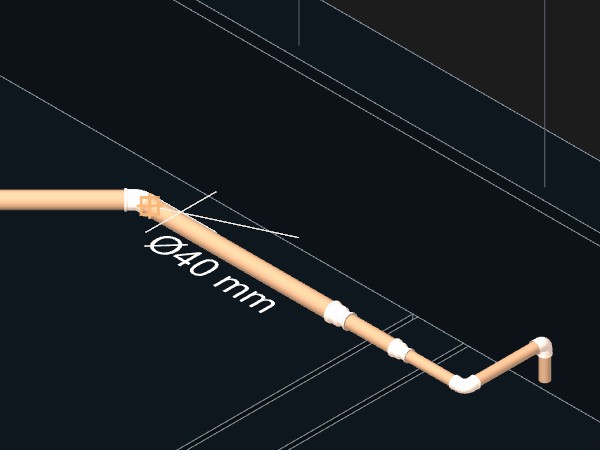

Agora você terá uma tubulação reduzida de 40 mm para 25 mm. que poderá ser ligada as colunas de água.

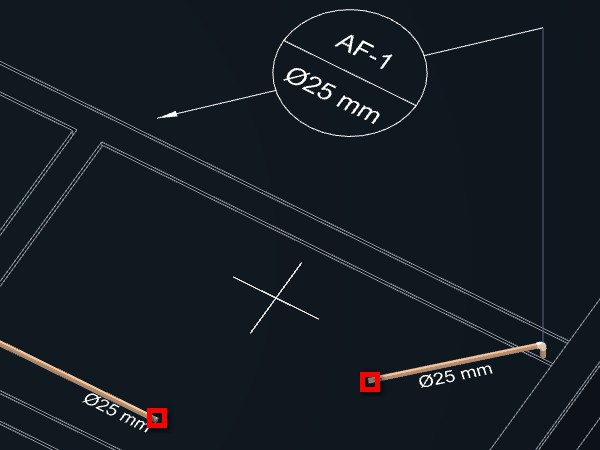

Ligações com as colunas de água

Não existe uma forma única de realizar essa ligação, mas vamos colocar alguns exemplos de como pode ser feito. Fique a vontade para tentar, descobrir e utilizar seus próprios métodos.

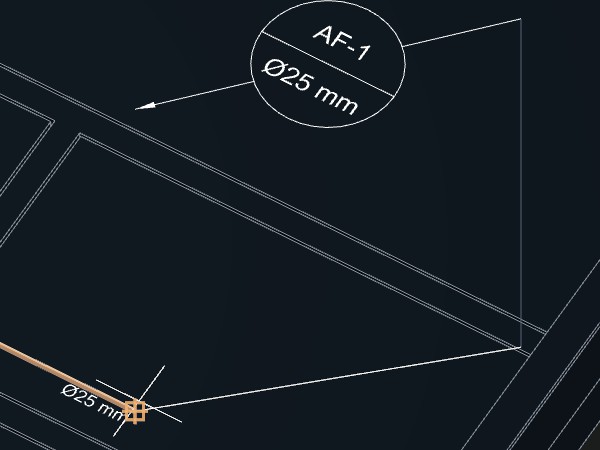

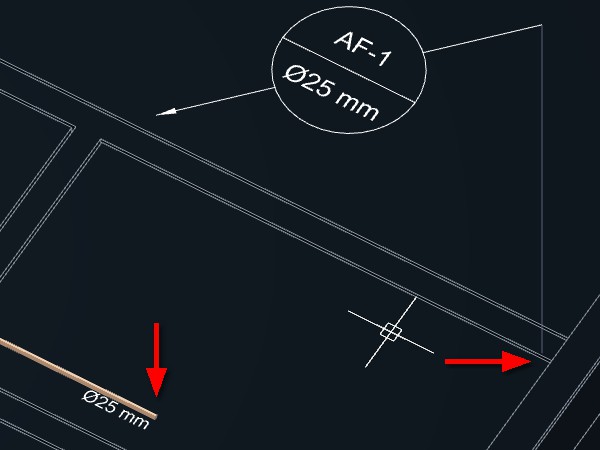

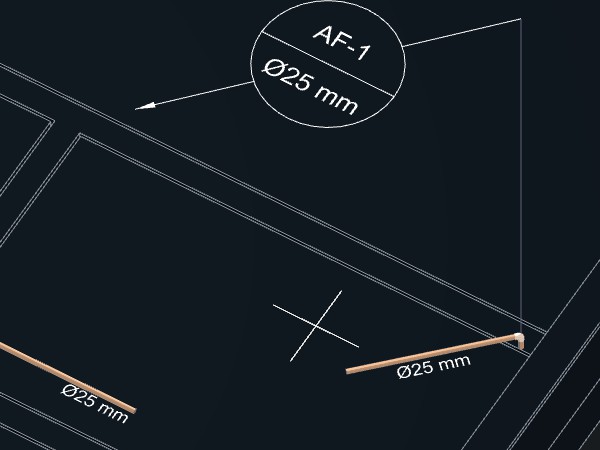

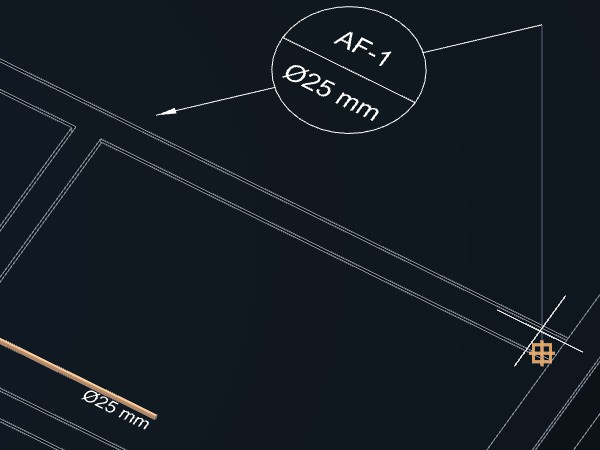

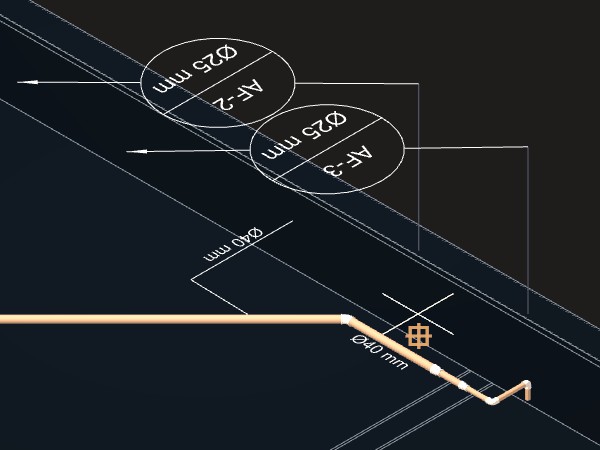

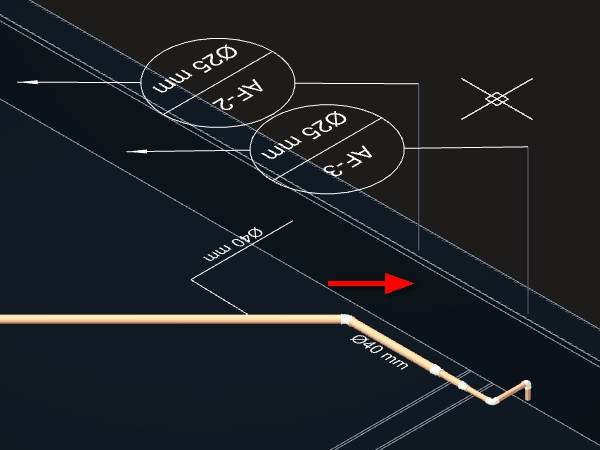

Exemplo 1: Uma tubulação que deve ser ligada a uma coluna de água com o mesmo diâmetro nominal.

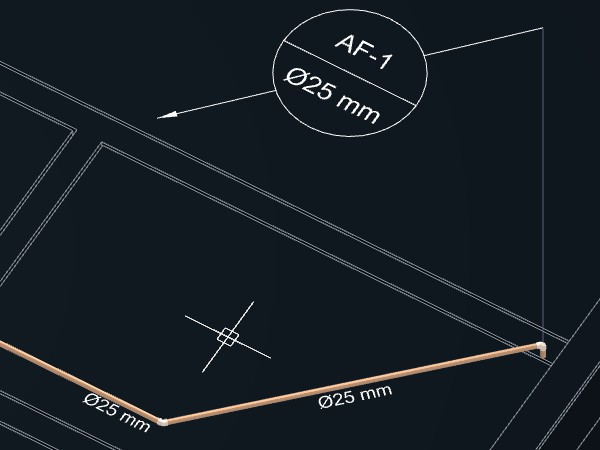

  • Para ligar uma coluna a tubulação de mesmo diâmetro:
  1. No menu INSTALAÇÕES ► Distribuição de água pressione o botão Tubos ;

  2. Selecione a tubulação de PVC soldável DN 25 mm ou o diâmetro da tubulação da coluna de água que pretende ligar;



  3. Ative o assistente de Alinhamento por objetos pressionando a tecla de atalho <F3> caso esteja desativo.

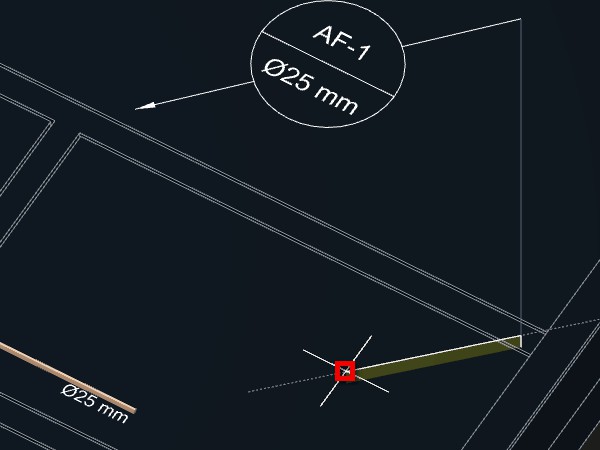

  4. Indique o ponto na base da coluna existente.



  5. Clique sobre o botão Ir para o nível... localizado no Inspetor de objetos;

  6. Indique o ponto final da tubulação que vem do reservatório para que as duas tubulações se encontrem na mesma cota.



  7. Indique um ponto qualquer na direção ao ponto final da tubulação que pretender conectar. Lembrando que as tubulações devem estar alinhadas com diferença angular de 45º ou 90º entre si. Para isso, deixe sempre o Esquadro de 45º localizado na Barra de estado ativado;



  8. Confirme o lançamento da tubulação clicando com o botão direito do mouse ou pressionando a tecla <ENTER>;



  9. Ative o comando Conectar tubulações já descrito acima para realizar a ligação;



  10. Indique os pontos finais de cada tubulação.


As tubulações deverão ser ligadas. Uma peça de conexão será criada no ponto de interseção entre as duas tubulações.


Exemplo 2: Um ramal sai do reservatório com DN 40 mm está ligado a uma coluna passando próximo a outra coluna de 25 mm que precisa ser ligada a instalação.

  1.  No menu INSTALAÇÕES ► Distribuição de água pressione o botão Tubos ;

  2. Selecione a tubulação de PVC soldável DN 25 mm ou o diâmetro da tubulação da coluna de água que pretende ligar;



  3. Ative o assistente de Alinhamento por objetos pressionando a tecla de atalho <F3> caso esteja desativo.
  4. Indique o ponto na base da coluna existente.



  5. Clique sobre o botão Ir para o nível... localizado no Inspetor de objetos;

  6. Indique um ponto da tubulação que deseja conectar para que as duas tubulações se encontrem na mesma cota.



  7. Aproxime o cursor da tubulação que deseja conectar.



  8. Quando o assistente Alinhar por objetos <F3> indicar com o sinal a captura indicando que tubulação que pode ser dividida, confirme clicando com o botão do mouse.


As tubulações deverão ser ligadas. Uma peça de conexão Tê de redução 40x25 mm deverá ser criada no ponto de interseção entre as duas tubulações.

Criando a Planta de distribuição de água

Depois de adicionar todos os aparelhos hidráulicos e lançar todas as tubulações necessárias para conexão, podemos iniciar a definição dos desenhos para as pranchas do projeto de Instalações hidráulicas.

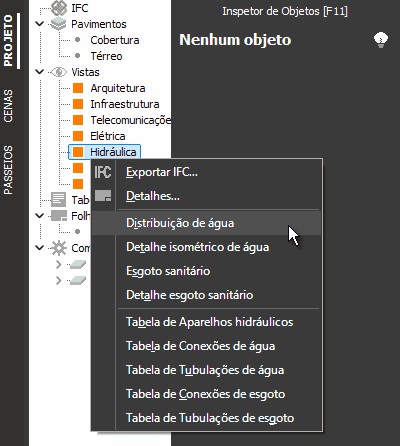

  1.  Clique sobre a aba PROJETO para abrir o Gerenciador de projeto;
  2. Com o botão direito do mouse clique sobre o item da disciplina Hidráulica;



  3. No menu, selecione o item Distribuição de água;

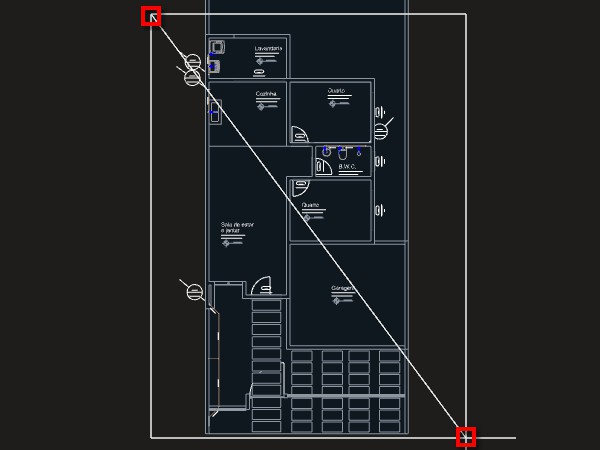

  4. Torne corrente o pavimento desejado e indique dois pontos para determinar o retângulo de abrangência da planta baixa.


A definição de planta de Distribuição de água deverá ser criada e aparecer na relação de itens do Gerenciador de projetos.
Repita o processo para criar a planta de distribuição de água dos demais pavimentos da edificação e também da cobertura, para mostrar o reservatório e ligações com as colunas de água.

Criando Detalhes isométricos de água

Em um projeto hidráulico é importante criar detalhes isométricos em maior escala maior. O sistema poderá criar os detalhes automaticamente a partir da indicação de um retângulo de abrangência.


Exemplo de Detalhe isométrico de água

  • Para criar um detalhe isométrico de distribuição de água:
  1. Clique sobre a aba PROJETO para abrir o Gerenciador de projeto;
  2.  Com o botão direito do mouse clique sobre o item da disciplina Hidráulica;
  3. No menu, selecione o item Detalhe isométrico de água;
  4. Torne corrente o pavimento desejado e indique dois pontos para determinar o retângulo de abrangência para o detalhe.


A definição do Detalhe isométrico deverá ser criada e aparecer na relação de itens do Gerenciador de projetos.
Repita o processo para criar os demais detalhes isométricos necessários ao projeto.
Ao gerar a Planta de distribuição de água os Detalhes deverão ser indicados com sua respectiva numeração.

Adicionando os desenhos as pranchas do projeto hidráulico

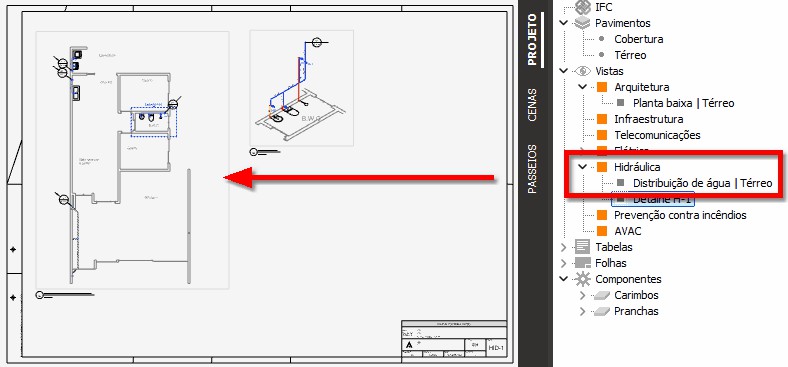

  • Para adicionar os desenhos as pranchas do projeto:
  1.  Alterne para o modo Pranchas do projeto ;
  2. No Gerenciador de projetos, expanda o item da disciplina Hidráulica;
  3. Clique sobre "Distribuição de água" e mantendo o botão do mouse pressionado arraste para o projeto. A planta será gerada;
  4. Indique um ponto para definir o local para inserção;



  5. Repita o processo para inserir todas as demais plantas e detalhes isométricos definidos para o projeto hidráulico;
  6. Selecione o carimbo da prancha e nas propriedades do Inspetor de objetos altere o componente de "Carimbo-mm" para "Carimbo-Hidráulico" ou seu selo personalizado para essa disciplina.

Tabelas de quantidades e legendas

Já estão configuradas tabelas com símbolos e quantidades para Aparelhos hidráulicos, Tubulações e Conexões de água.

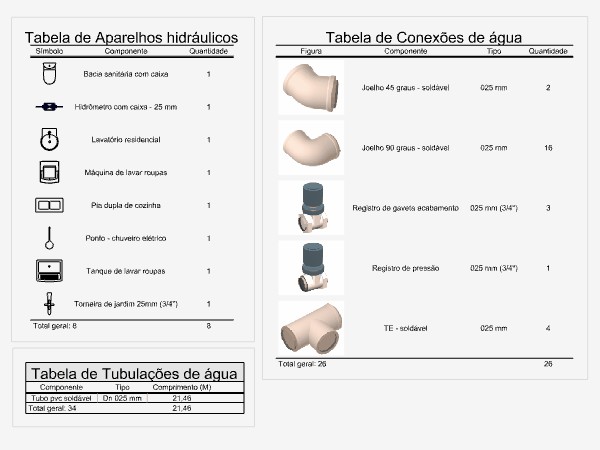

Exemplo de tabelas de instalações hidráulicas com simbologia

  • Para criar as tabelas de quantidades e legendas de Hidráulica:
  1.  No Gerenciador de projetos, clique com o botão direito do mouse sobre o item da disciplina Hidráulica;
  2. No menu, selecione o item Aparelhos hidráulicos. A tabela deverá aparecer na relação de tabelas;
  3. No modo Pranchas do projeto , selecione a tabela do Gerenciador de projetos e arraste para a prancha.
  4. Repita o processo para criar e inserir no projeto as demais tabelas da disciplina Hidráulica;

Continua no tópico: Esgoto sanitário.

Tópicos relacionados:
